Hệ thống quản lý năng lượng PMS(EMS) SEMS-L

Hệ thống SEMS-L là hệ thống đo lường, giám sát, thu thập dữ liệu và quản lý điện năng, phục vụ công tác vận hành trong các nhà máy, tòa nhà, khu công nghiệp,…Ngoài ra, hệ thống thay thế các phương pháp thủ công truyền thống, giúp quản lý năng lượng sử dụng. Hỗ trợ phân tích, đánh giá các giải pháp tiết kiệm điện năng, tiết kiệm nhân lực và nâng cao chất lượng quản lý vận hành.

Hệ thống quản lý năng lượng PMS SEMS-L


Ưu việt của Hệ thống quản lý năng lượng PMS S3M-SEMS-L là dễ dàng triển khai lắp đặt, tích hợp linh hoạt vào hệ thống lưới điện sẵn có tại các nhà máy, xưởng sản xuất hoặc hệ thống lưới điện tại các cơ sở hạ tầng trọng yếu mà không ảnh hưởng tới cấu trúc sẵn có của hệ thống mà không đòi hỏi phải thiết kế lại hoặc thay đổi hệ thống gây lãng phí.

I. Mục tiêu hệ thống SEMS-L

Các hoạt động trên hệ thống:

Hệ thống quản lý năng lượng PMS SEMS-L vận hành dựa trên 4 hoạt động chính: Đo lường – Giám sát – Cảnh báo – Xử lý dữ liệu & quản lý.

Đo lường – Thu thập dữ liệu

Thu thập dữ liệu tự động, cập nhật liên tục lên hệ thống Server thông qua mạng lưới các điểm đo được lắp đặt trên hệ thống.

Giám sát

Từ các dữ liệu được thu thập, hệ thống tự động phân tích và gán các thông số điện năng lên sơ đồ mô tả hệ thống trực quan.

Cảnh báo

Các bất thường trên hệ thống được phát hiện và cảnh báo sớm tới người vận hành

Xử lý dữ liệu & Quản lý

Phục vụ công tác quản lý, phân tích, tổng hợp cho cấp quản lý hệ thống bao gồm: Xuất báo cáo tiêu thụ điện, báo cáo bất thường, lập kế hoạch sản xuất, phân bổ.

Đây là mô hình tổng quát, tùy quy mô nhà máy các khối này có thể trộn lẫn nhau hoặc tách biệt. Trong hệ trống lưới điện, khối tải nhà xưởng sản xuất có nhiều đặc thù hơn về nhu cầu giám sát nhiều thông số điện năng khác nhau, ngoài các tủ phân phối còn xuất hiện các tủ điều khiển cần được giám sát.



Mô hình hệ thống lưới điện nhà máy

Hệ thống lưới điện nhà máy là hệ thống phức tạp với nhiều cấp truyền tải khác nhau từ sau trạm biến áp tới các tủ điều khiển máy tại từng phân xưởng thông qua các cấp tủ phân phối khác nhau.

Thông thường, việc quản lý năng lượng hiện tại thực hiện trực tiếp tại tủ phân phối tổng nhằm kiểm soát lượng điện năng tiêu thụ tổng của nhà máy hoặc trên 1 số các máy móc, phụ tải có lượng tiêu thụ điện lớn.

Các khối phụ tải tạm chia thành 4 nhóm chính bao gồm:

Khối tải nhà xưởng sản xuất

Khu vực sản xuất bao gồm toàn bộ các nhà xưởng, phân xưởng đặt các dây chuyền và máy móc sản xuất. Đây là khu vực tải chính tiêu thụ điện lớn nhất trong nhà máy.

Khối tải văn phòng – hành chính

Bao gồm toàn bộ khu vực hành chính, văn phòng điều hành.

Khối tải nhà kho

Khối tải nhà kho, lưu trữ hàng hóa, kho lạnh.

XKhối tải chiếu sáng ngoài trời…

Bao gồm toàn bộ hệ thống chiếu sáng ngoài trời

Đây là mô hình tổng quát, tùy quy mô nhà máy các khối này có thể trộn lẫn nhau hoặc tách biệt.
Trong hệ thống lưới điện, khối tải nhà xưởng sản xuất có nhiều đặc thù hơn về nhu cầu giám sát nhiều thông số điện năng khác nhau;
ngoài các tủ phân phối còn xuất hiện các tủ điều khiển cần được giám sát.

Mô hình lưới điện nhà máy
Mô hình lưới điện tổng quát từ trạm biến áp tới các nhà xưởng, phụ tải cuối…
Mô hình PMS SEMS-L
Mô hình hệ thống lưới điện nhà máy khi tích hợp hệ thống quản lý năng lượng PMS SEMS-L.

Cấu trúc rút gọn hệ thống quản lý năng lượng PMS SEMS-L

Cấu trúc hệ thống quản lý năng lượng PMS SEMS-L

Mô tả thành phần

Sơ đồ hệ thống quản lý năng lượng PMS

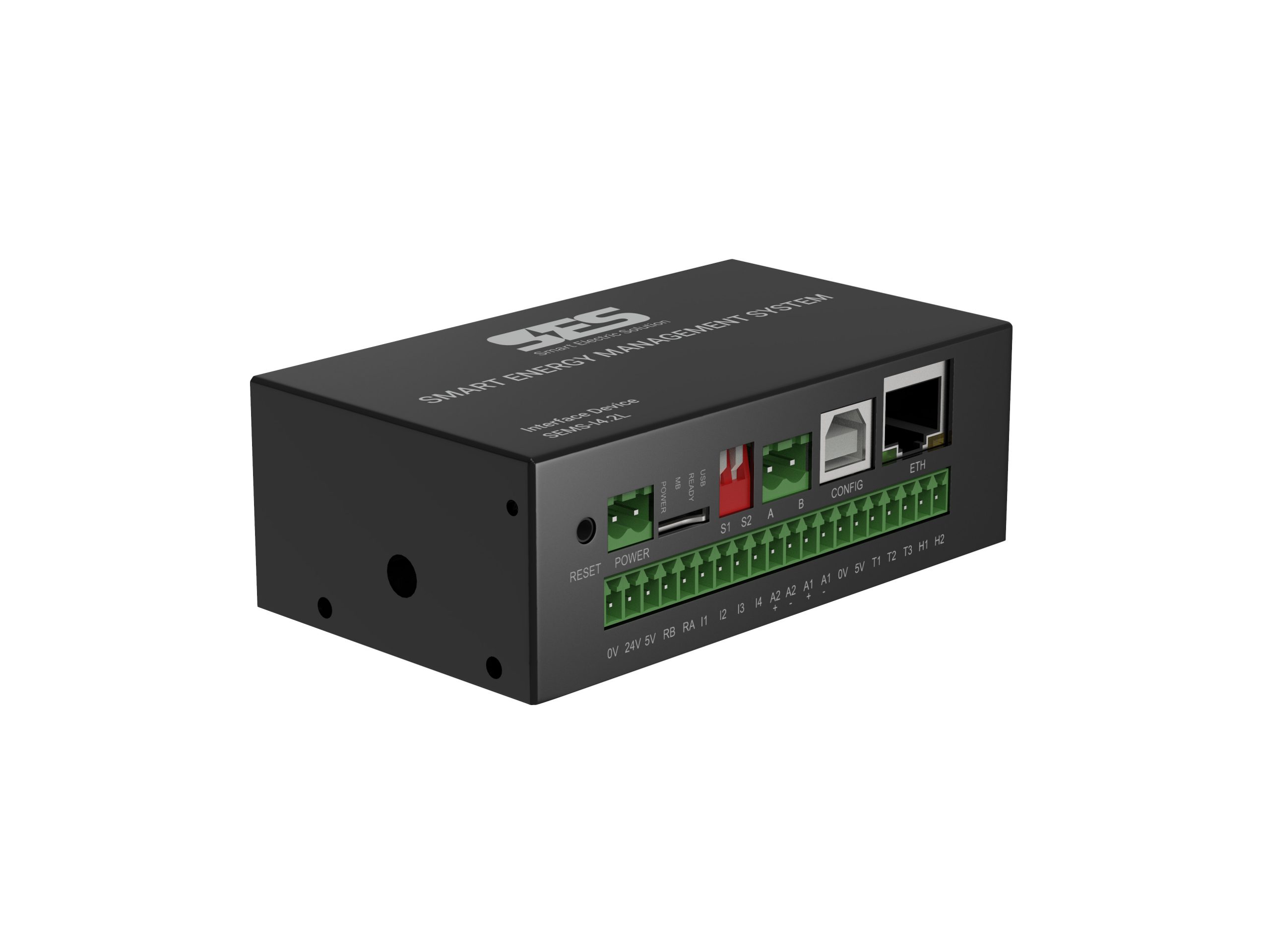

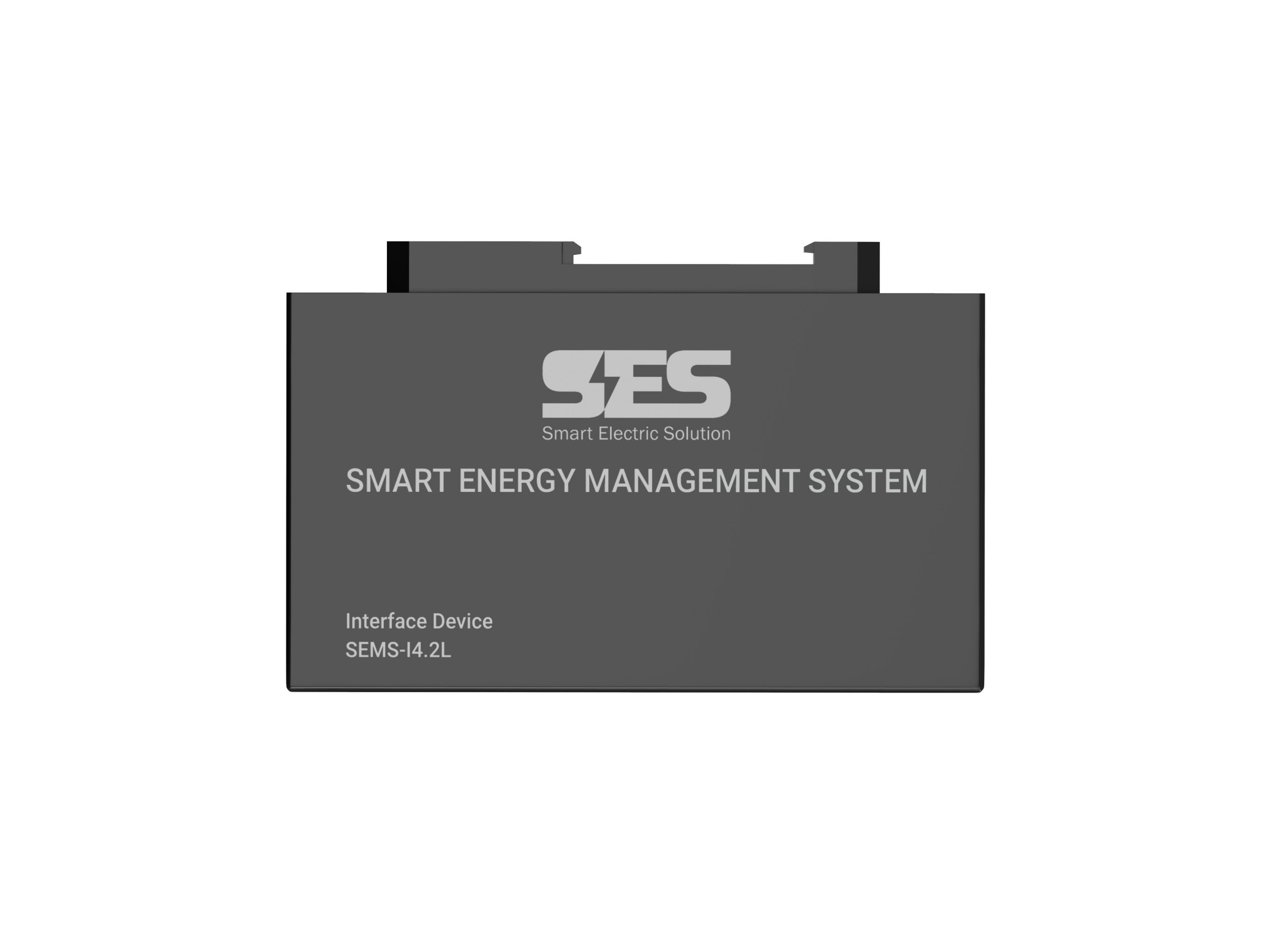

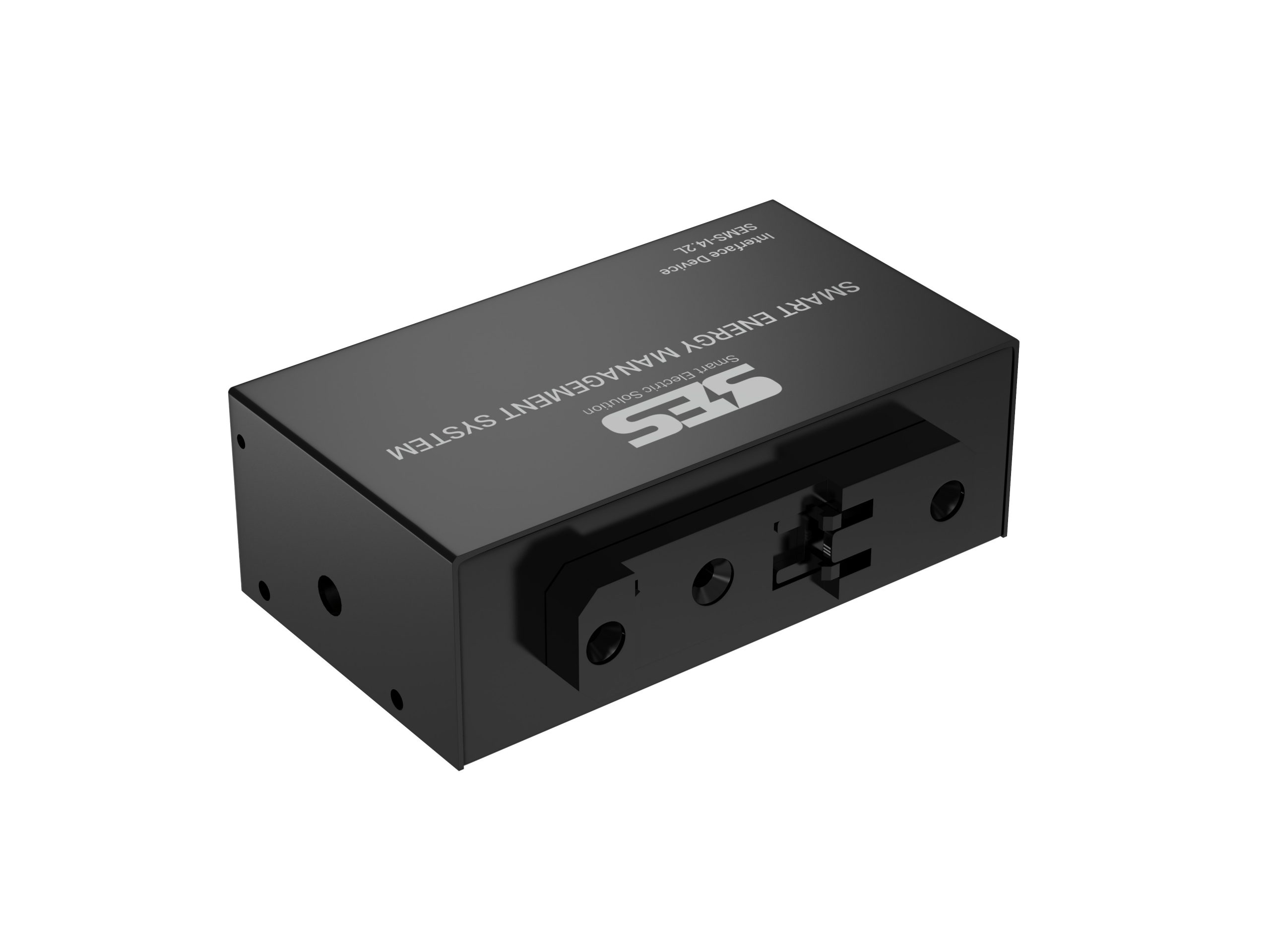

Thiết bị thu thập dữ liệu Interface Device SEMS-I4.2L

Interface Device SEMS-I4.2L thu thập dữ liệu từ các multimeter thông qua giao thức truyền thông Mosbus-RTU, RS485… Các dữ liệu về thông số điện năng được thu thập về Interface theo chu kỳ xác định trước.

Interface quản lý được nhiều multimeter từ khoảng cách xa & có thể thu thập dữ liệu trực tiếp từ các cảm biến như cảm biến từ, cảm biến nhiệt độ…

Thông số kỹ thuật

– Lắp đặt: Din rail

– Kích thước: 108x61x37mm

– Cấp bảo vệ: IP40

– Dải nhiệt độ hoạt động: -20 – +60 ºC

– Độ ẩm: 0-95%

– Nguồn cấp: 24VDC

– Truyền thông: Modbus TCP/IP (Enthernet), Modbus RTU (RS485) CAN/LIN

– Truyền thông không dây: 3G,4G

– Đầu vào tương tự: Có

– Đầu vào số: Có

– Đầu ra số: Có

– Đầu vào tín hiệu nhiệt độ: Có

– Lưu trữ: Có

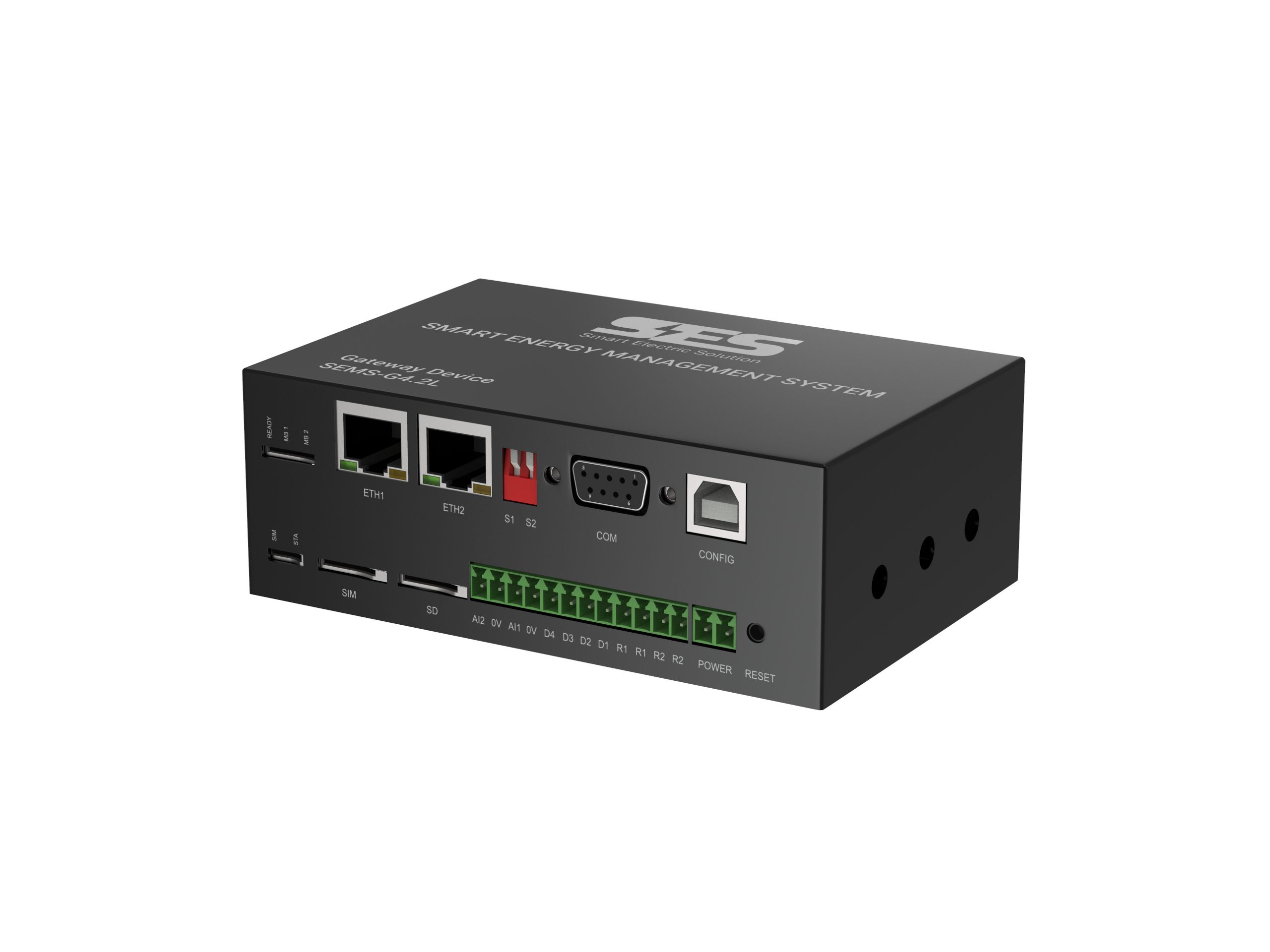

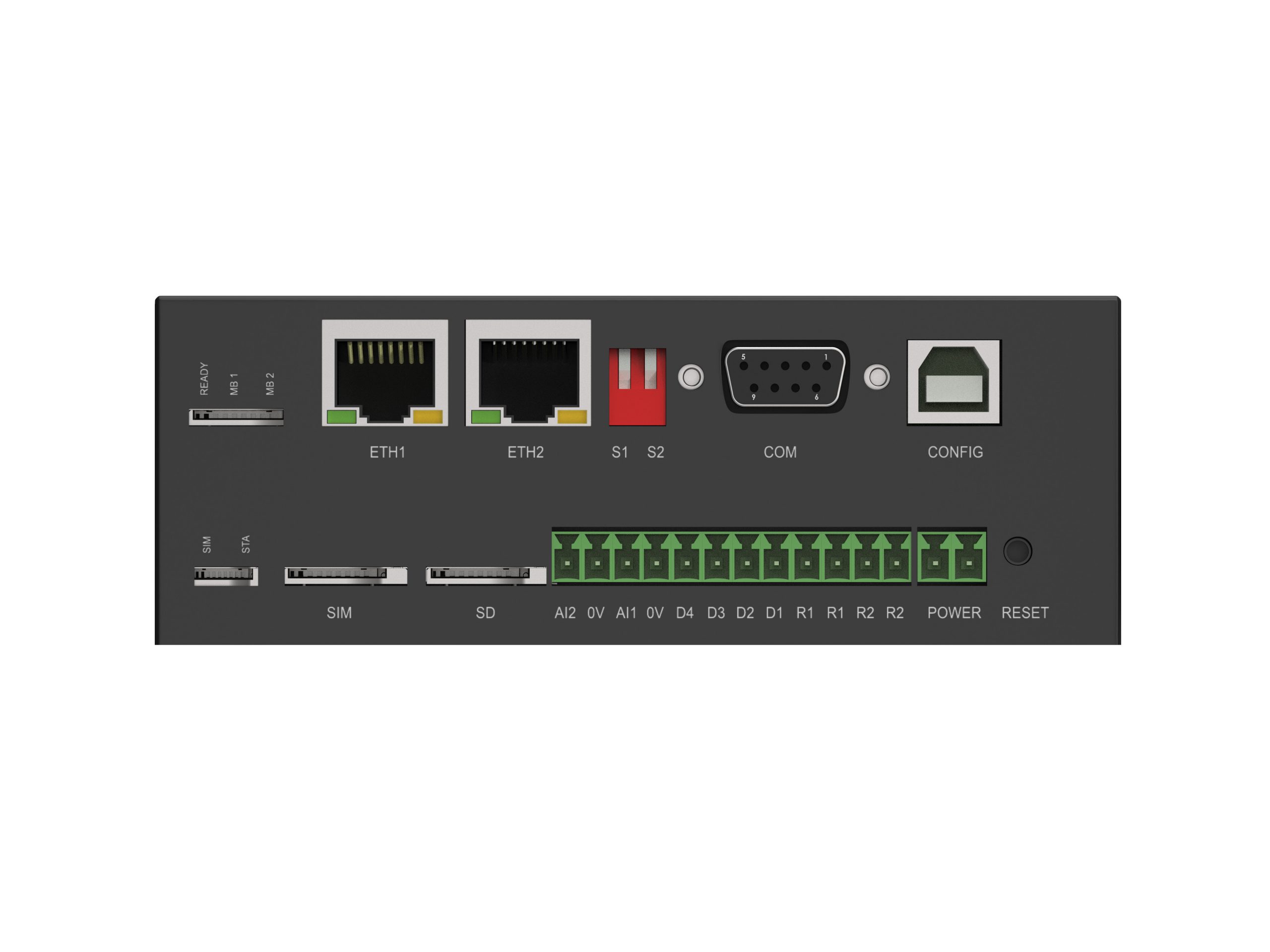

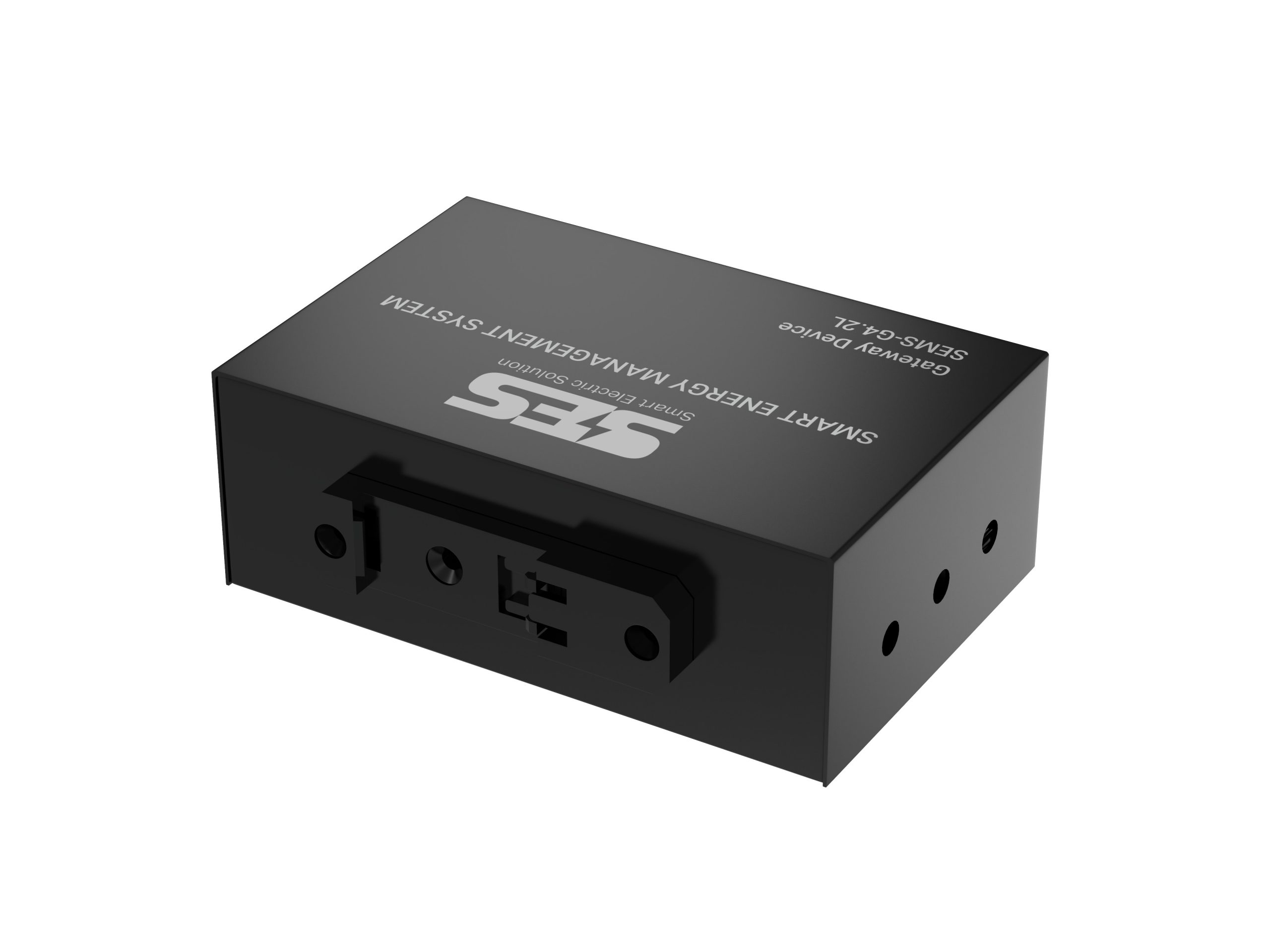

Thiết bị xử lý dữ liệu Gateway Devicce SEMS-G4.2L

Gateway Device SEMS-G4.2L là thiết bị xử lý dữ liệu thu thập được. Các dữ liệu được Gateway xử lý và gửi về Server phục vụ hoạt động giám sát, phân tích, báo cáo tới người vận hành hệ thống.

Thông số kỹ thuật

– Lắp đặt: Din rail

– Kích thước: 130x85x47mm

– Cấp bảo vệ: IP40

– Dải nhiệt độ hoạt động: -20 – +60 ºC

– Độ ẩm: 0-95%

– Nguồn cấp: 24VDC

– Truyền thông: Modbus TCP/IP (Enthernet), Modbus RTU (RS485) CAN/LIN

– Truyền thông không dây: 3G,4G

– Đầu vào tương tự: Có

– Đầu vào số: Có

– Đầu ra số: Có

– Lưu trữ: Có

Tính năng phần mềm

– Phần mềm SESML được cài đặt trực tiếp trên các máy tính tại trạm hoặc các máy tính cá nhân, giúp cán bộ quản lý vận hành theo dõi được thông tin tại trạm hoặc trong mạng cục bộ.

– Phần mềm có giao diện trực quan, dễ sử dụng được hiển thị dưới dạng sơ đồ đơn tuyến và biểu đồ. Dữ liệu được tổ chức và quản lý khoa học.

– Phần mềm có chức năng cảnh báo vận hành (Quá tải, lệch pha, cosφ thấp, …) và cảnh báo trạng thái (Dòng rò, điện chạm vỏ, đóng mở cửa tủ, …) tới người sử dụng bằng các hình thức: Gửi tin nhắn SMS, gửi email và cảnh báo trực tiếp dưới dạng “Pop- up” trên màn hình giao diện của phần mềm SEMSL.

– Cho phép truy xuất báo cáo (Excel) theo ngày, tháng. Hỗ trợ việc báo cáo lượng điện năng tiêu thụ và chất lượng điện năng.

– Quản lý và phân quyền người sử dụng.

– Dữ liệu thu thập từ hệ thống sẽ được các chuyên gia phân tích chuyên sâu, hỗ trợ khách hàng. Từ đó, đưa ra những quyết định giúp cải thiện chất lượng điện năng cũng như hạn chế được những chi phí tổn thất không đáng có.

– Server lưu trữ dữ liệu tùy chỉnh theo nhu cầu khách hàng và theo cấu hình khuyến nghị tối thiểu của SES.

MONITORING

Giám sát hệ thống lưới điện trực quan thể hiện trên sơ đồ lưới điện. Người giám sát nắm bắt tổng thể trạng thái vận hành của hệ thống. Các dữ liệu từ các điểm đo được tự động cập nhật liên tục, chính xác, không có sai số bởi yếu tố con người. Tiết kiệm thời gian, nhân lực, hiệu quả cao.

CHART

Các dữ liệu thu thập được xử lý sâu, tổng hợp, phân tích theo thời gian thực.

Các dữ liệu theo từng trường thông tin được tổng hợp thành các Chart trực quan theo khoảng thời gian cần trích xuất hoặc theo các ca, kíp làm việc, phân xưởng….

Lưu trữ dữ liệu lên tới 20 năm tạo cơ sở dữ liệu lớn về năng lượng phục vụ mục đích tối ưu sử dụng và tiết kiệm năng lượng.

WARNING

Giúp cảnh báo các sự cố điện đang xảy ra trên lưới quá ngưỡng giá trị an toàn được cài đặt, giúp người quản lý đưa ra các quyết định về an toàn điện như xử lý vấn đề, dự báo các sự cố có thể xảy ra hoặc đưa ra kế hoạch bảo trì kịp thời tránh các tổn thất lớn về sự cố điện như cháy, nổ….

EXPORT

Cho phép xuất các loại báo cáo phục vụ cho công tác quản lý hoặc các báo cáo phục vụ vận hành và lập kế hoạch sử dụng năng lượng. PMS SEMS-L cung cấp  đầy đủ các mẫu báo cáo theo đề xuất hoặc trực tiếp từ yêu cầu quản lý, vận hành của Khách hàng.

SETTING

Setting quản lý các giá trị ngưỡng an toàn cần giám sát và cảnh báo tại các điểm đo như: Điện áp thấp, điện áp cao, dòng dò, trạng thái đóng/mở cửa tủ điện, cosθ thấp….
